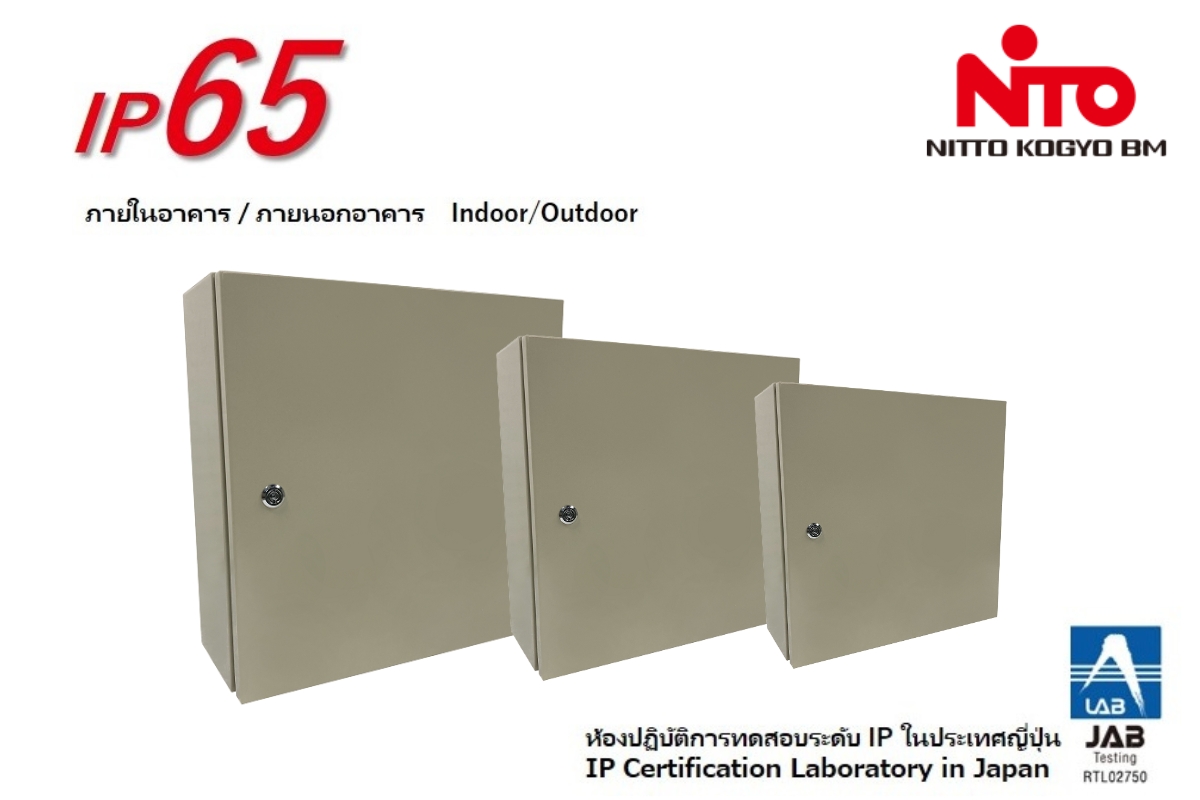

High IP enclosure
|
- IP65, higher dust-proof and water-proof - 2 types of handle: double-bit cam lock and latch, which provides the largest area on the front surface
|
CA Series: Double-bit cam lock
|
Model |
External dimensions (mm) |
Mounting plate (mm) |
Usable Depth (mm) |
Weight (kg) |
Drawing Download | ||||
|
W |
H |
D |
W1 |
H1 |
D1 |
||||
|
CA16-33 |
300 |
300 |
160 |
250 |
250 |
143 |
5.1 |
DXF | |
|
CA16-34 |
300 |
400 |
160 |
250 |
350 |
143 |
6.4 |
DXF | |
|
CA16-43 |
400 |
300 |
160 |
350 |
250 |
143 |
6.4 |
DXF | |
|
CA16-44 |
400 |
400 |
160 |
350 |
350 |
143 |
8.0 |
DXF | |
|
CA16-45 |
400 |
500 |
160 |
350 |
450 |
143 |
9.5 |
DXF | |
|
CA16-54 |
500 |
400 |
160 |
450 |
350 |
143 |
9.5 |
DXF | |
|
CA16-55 |
500 |
500 |
160 |
450 |
450 |
143 |
11.4 |
DXF | |
|
CA20-33 |
300 |
300 |
200 |
250 |
250 |
183 |
5.7 |
DXF | |
| CA20-34 | 300 | 400 | 200 | 250 | 350 | 183 | 7.0 | DXF | |
| CA20-43 | 400 | 300 | 200 | 350 | 250 | 183 | 7.0 | DXF | |
| CA20-44 | 400 | 400 | 200 | 350 | 350 | 183 | 8.7 | DXF | |
| CA20-45 | 400 | 500 | 200 | 350 | 450 | 183 | 10.3 | DXF | |
| CA20-54 | 500 | 400 | 200 | 450 | 350 | 183 | 10.3 | DXF | |
| CA20-55 | 500 | 500 | 200 | 450 | 450 | 183 | 12.3 | DXF | |
| CA25-33 | 300 | 300 | 250 | 250 | 250 | 233 | 6.2 | DXF | |
| CA25-34 | 300 | 400 | 250 | 250 | 350 | 233 | 7.8 | DXF | |
| CA25-43 | 400 | 300 | 250 | 350 | 250 | 233 | 7.8 | DXF | |
| CA25-44 | 400 | 400 | 250 | 350 | 350 | 233 | 9.6 | DXF | |
| CA25-45 | 400 | 500 | 250 | 350 | 450 | 233 | 11.2 | DXF | |
| CA25-54 | 500 | 400 | 250 | 450 | 350 | 233 | 11.2 | DXF | |
| CA25-55 | 500 | 500 | 250 | 450 | 450 | 233 | 13.4 | DXF |
|
Opetional accessory
■Mounting rail
- Alternative of mounting plate
- For attaching DIN rail and a panel

| Model |
Height of applicable enclosure |
Drawing | |
| CXN-3 | 300mm | DXF | |
| CXN-4 | 400mm | DXF | |
| CXN-5 | 500mm | DXF | |
■Side mounting rail
- Attachable onto the side hole
*Not applicable to D120 enclosure
*DIN rail is not included

| Model |
Height of applicable enclosure |
Drawing | |
| CXL-3 | 300mm | DXF | |
| CXL-4 | 400mm | DXF | |
| CXL-5 | 500mm | DXF |
|
